원래 장소: | Henan |
브랜드 이름: | Sanwu |
인증: | ISO CCC |
모델 번호: | ACSR-002 |
최소 주문 수량: | 1000M |
---|---|
가격: | Negotiable |
포장 세부 사항: | New Wooden drum, reel, circle, or according to customers request. |
배달 시간: | 1-15days |
지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온, 머니그램 |
공급 능력: | 200 tons per day |
이름: | 알루미늄강 강화된 관리인 | 원래 장소: | 허난, 중국 |
---|---|---|---|
재료: | 알루미늄 스틸 | 제품: | 예 |
전압: | LV / MV | 표준: | DIN48204 표준 |
하이 라이트: | lv 알루미늄 도체 강철 강화,din48204 표준 알루미늄 도체 강철 강화,mv 알루미늄 도체 강철 강화 |
머리 위 전송선을 위한 벌거벗은 머리 위 ACSR 지휘자 크기
표준 및 참조
ACSR 베어 컨덕터는 다음 ASTM 사양을 충족하거나 초과합니다.
암호 | 크기(AWG/MCM) | 가닥 수(mm) | 중량(kg/km) | 정격강도(kg) |
장미 | 4 | 7*1.96 | 58.3 | 399 |
아이리스 | 2 | 7*2.47 | 92.7 | 611 |
팬지 | 1 | 7*2.78 | 117 | 740 |
양귀비 | 1/0 | 7*3.12 | 147.5 | 897 |
과 | 2/0 | 7*3.5 | 186 | 1375년 |
애플리케이션
지휘자 (AAC 및 ACSR)는 간단한 구조, 편리한 설치 및 유지 보수, 저렴한 비용으로 큰 전송 용량과 같은 우수한 특성을 가지고 있기 때문에 다양한 전압 수준의 송전선에 널리 사용되었습니다. 또한 강 계곡을 가로 질러 놓기에 적합합니다. 특별한 지형이 존재하는 장소.
서비스 성능:
(1).공중 도체의 허용 장시간 작동 온도는 70℃입니다.
(2).희토류기후가 발생하고 유빙지역에서 빙피복률이 낮은 상황에서 처짐의 최하점에서 케이블의 최대응력은 단시간 파괴력의 60%를 초과하지 않아야 한다.
(삼).도체를 연결할 때 연결 튜브 옆의 도체가 눈에 띄면 안 됩니다.그렇지 않으면 작동 도체에 가해지는 힘의 균형이 맞지 않습니다.커넥터를 설치한 후 연결 튜브는 부식으로부터 보호하기 위해 방습 바니시로 칠해야 합니다.
(4).설치 시 모든 도체의 아크 하강 응력은 동일해야 합니다.허용 가능한 거리에서 건물을 가로지르거나 땅에 떨어지는 경우 스트레스는 일반 스트레스보다 10-15% 더 높을 수 있습니다.

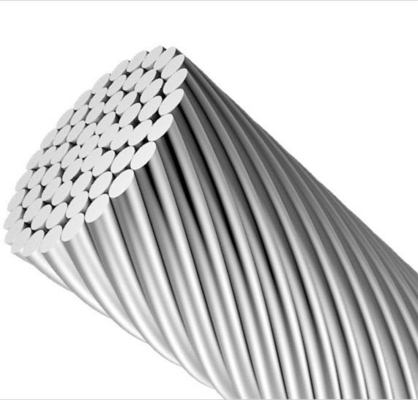

ACSR 지휘자
ACSR은 복합 동심 꼬임 도체입니다.직류 전기를 통한 강철 물가 또는 물가는 EC 급료 알루미늄 철사의 1개 이상 층을 좌초시키는 지휘자의 중심 핵심을 형성합니다.강철 코어는 단일 가닥 또는 7, 19, 37 또는 그 이상의 와이어로 구성된 동심 연선 케이블로 구성될 수 있습니다.알루미늄 및 강철 스트랜드 및 레이어의 수많은 조합이 가능합니다.당사 제품에 대한 제안이나 의견이 있으시면 메시지를 남겨 주시면 즉시 귀하의 질문에 답변해 드리겠습니다.지원해 주셔서 감사합니다.
