| 원래 장소: | 허난 |
| 브랜드 이름: | Sanwu |
| 인증: | ISO CCC |
| 모델 번호: | AAC |
| 최소 주문 수량: | 1000m |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 새로운 나무로 된 드럼, 릴, 써클 또는 고객에 따르면 요구 |
| 배달 시간: | 1-15일 |
| 지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 하루 200톤 |
| 도체 재료: | 알류미늄 | 전압: | 고전압 |
|---|---|---|---|
| 어플리케이션: | 간접비 | 기준: | ASTM, / NZS, 국제전기기술위원회로서의 BS, DIN, CSA |
| 포트: | Qingdao | 포장: | 나무 드럼 |
| 지역에 의한 공급자: | 아시아, 남아메리카, 남아프리카 공화국 | MOQ: | 10km |
| 견본: | 무료 | 정 단면도 영역 :: | 10~800mm2 |
| 관리인의 타입 :: | 좌초 | ||
| 강조하다: | 격자 분포 시스템 AAAC 관리인,ASTM 모든 알루미늄이 관리인을 합금합니다,800mm2 AAAC 관리인 |
||

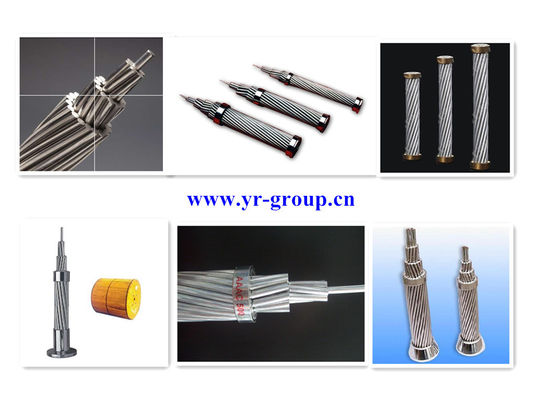

National Grid 배전 시스템 AAAC 전선 전선 알루미늄 합금 전선
AAC 전선
AAC–ASTM-B 전선

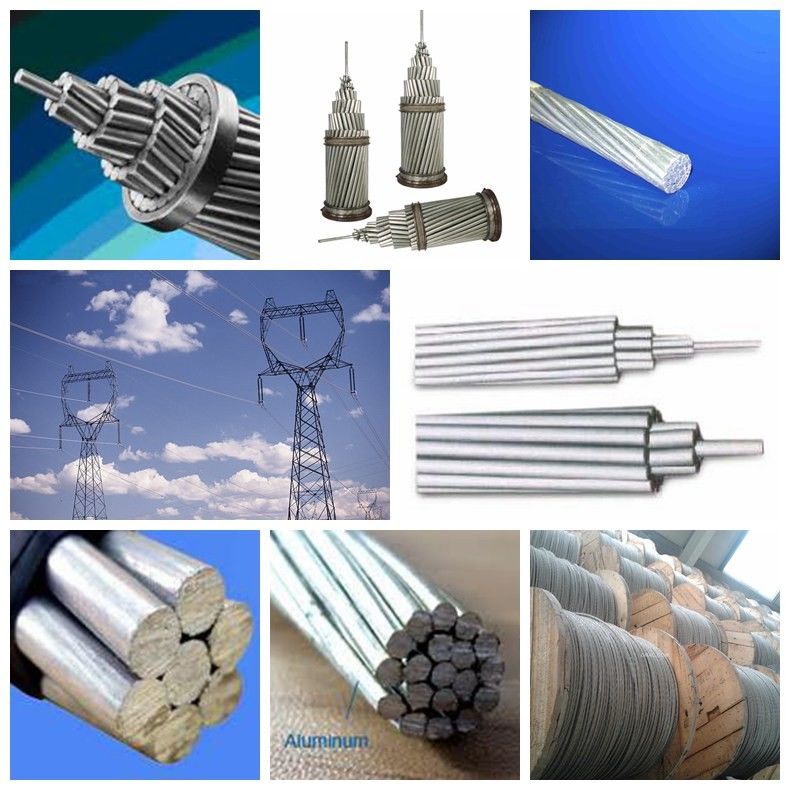

AAC는 최소 금속 순도가 99.7%인 정제된 알루미늄 연선입니다. 간격이 짧고 지지대가 가까운 도시 지역에서 주로 사용됩니다. 내식성이 뛰어나 해안 지역에서도 사용할 수 있으며 철도 및 지하철 산업에서도 광범위하게 사용됩니다.
전선(AAC 및 ACSR)은 간단한 구조, 편리한 설치 및 유지 보수, 저렴한 비용, 큰 전송 용량과 같은 우수한 특성을 가지고 있어 다양한 전압 레벨의 전력 전송선에 널리 사용되었습니다. 또한 강 계곡과 특수한 지형이 있는 장소에 설치하기에도 적합합니다.
2. 서비스 성능
(1). 공중 전선의 허용 장시간 작동 온도는 70oC입니다.
(2). 드문 기후가 발생하고 높은 결빙률이 발생하는 상황에서 가장 낮은 지점의 케이블 응력은 단시간 파괴력의 60%를 초과해서는 안 됩니다.
(3). 전선을 연결할 때 연결 튜브 옆의 전선이 돌출될 수 없습니다. 그렇지 않으면 작동 중인 전선에 가해지는 힘이 불균형해집니다. 커넥터를 설치한 후에는 부식을 방지하기 위해 연결 튜브에 방습 바니시를 칠해야 합니다.
(4). 설치 시 모든 전선의 아크 다운 응력은 동일해야 합니다. 건물 교차 또는 지상 낙하의 허용 거리 내에서 응력은 일반 응력보다 10-15% 더 높을 수 있습니다.
IEC61089, BS215, BS EN 50182: 2001, STM B231, CSA C49, DIN480201, JIS C3109와 같은 다양한 공인 표준에 따라 이 전선을 공급할 수 있으며 고객의 특별 사양도 충족할 수 있습니다.
|
영역 |
연선 및 와이어 직경 | 대략적인 전체 직경 | 파단 하중 | 20°C에서의 DC 저항 |
무게 |
| mm | mm | N | Ω/km | Kg/km | |
| 16 | 7/1.70 | 5.10 | 2840 | 1.802 | 43.5 |
| 25 | 7/2.15 | 6.45 | 4355 | 1.127 | 69.6 |
| 35 | 7/2.50 | 7.50 | 5760 | 0.8332 | 94.1 |
| 50 | 7/3.00 | 9.00 | 7930 | 0.5786 | 135.5 |
| 70 | 7/3.60 | 10.80 | 10950 | 0.4018 | 195.1 |
| 95 | 7/4.16 | 12.48 | 14450 | 0.3009 | 260.5 |
| 120 | 19/2.85 | 14.25 | 19420 | 0.2373 | 333.5 |
| 150 | 19/3.15 | 15.75 | 23310 | 0.1943 | 407.4 |
| 185 | 19/3.50 | 17.5 | 28440 | 0.1574 | 503.0 |
| 210 | 19/3.75 | 18.75 | 32260 | 0.1371 | 577.4 |
| 240 | 19/4.00 | 20.00 | 36260 | 0.1205 | 656.9 |
| 300 | 37/3.20 | 22.40 | 46850 | 0.09689 | 820.4 |
| 400 | 37/3.70 | 25.90 | 61150 | 0.07247 | 1097 |
| 500 | 37/4.16 | 29.12 | 76370 | 0.05733 | 1387 |
| 630 | 61/3.63 | 32.67 | 91940 | 0.04577 | 1744 |
| 800 | 61/4.10 | 36.90 | 115900 | 0.03588 | 2225 |
