BS 215 표준 ACSR 토끼 알루미늄 선도자 강강철 케이블

BS 215 표준 ACSR 토끼 알루미늄 선도자 강강철 케이블

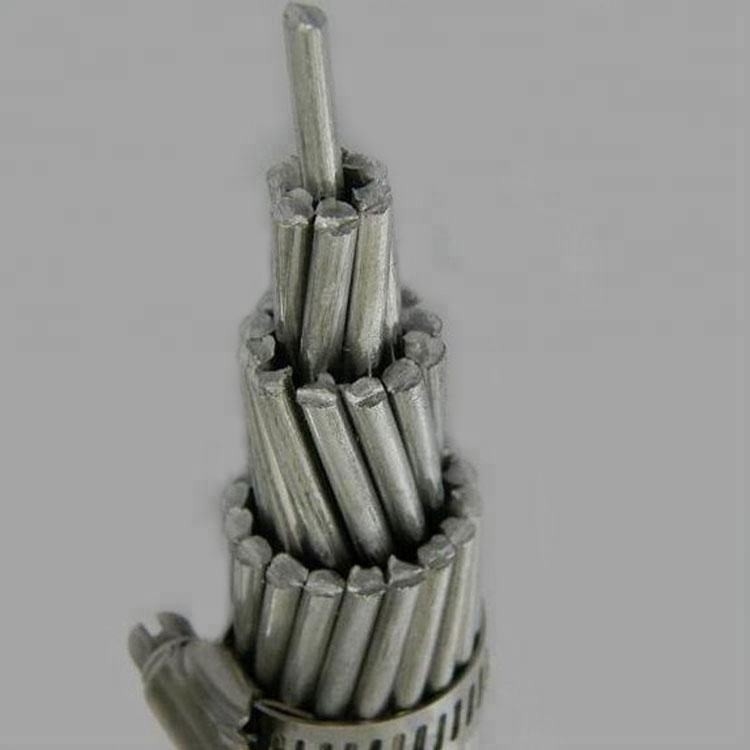

ACSR 토끼 선도자는 일반적으로 상부 전력 전송 및 유통에 사용되는 알루미늄 선도자 강철 (ACSR) 케이블의 특정 유형입니다.그것은 전기 전도성 및 기계적 강도 둘 다 결정적 인 응용 프로그램에 설계되었습니다.

구성 요소 및 구조

1. 알루미늄 실:

   • 소재: 단단히 당겨진 1350-H19 알루미늄
   • 구성: 일반적으로 단일 철 Core Strand 주위를 나선형으로 싸여 있는 6개의 알루미늄 스트림으로 구성됩니다.

2. 강철 핵:

   • 소재: 일반적으로 진열 저항을 위해 진료 된 강철.
   • 목적: 긴 팽창을 지원하고 기계적 스트레스에 견딜 수 있도록 높은 팽창 강도를 제공합니다.

사양

• 표준 크기: ACSR 토끼 선수는 일반적으로 명목 알루미늄 가로단 면적과 전체 지름에 의해 지정됩니다.
• 선도자 크기: 일반적으로, 토끼 선도자는 약 50.5 평방 밀리미터의 알루미늄 면적을 가지고 있습니다.
• 스트랜딩 구성: 일반적으로 알루미늄 가닥 6개가 1개의 철 가닥 주위를 둘러싸고 있습니다.
• 전체 지름: 대략 9.02mm

전기 및 기계적 특성

• 전류 운반 능력: ACSR 토끼 선도자는 상당한 전기 부하를 운반 할 수 있으므로 중고압 애플리케이션에 적합합니다.
• 힘 을 꺾는 것: 강철 코어는 높은 견고성을 제공합니다. 종종 13.32 kN (킬로 뉴턴) 범위에서, 수송자가 지원 구조물 사이의 긴 거리를 넘을 수 있습니다.
• 저항력: 알루미늄 가닥으로 인해 전기 저항이 상대적으로 낮으며 최소한의 손실로 효율적인 전력 전송을 보장합니다.
