| 원래 장소: | 허난 |
| 브랜드 이름: | Sanwu |
| 인증: | ISO CCC |
| 모델 번호: | ACSR 지휘자 |
| 최소 주문 수량: | 1000m |
|---|---|
| 가격: | Negotiate |

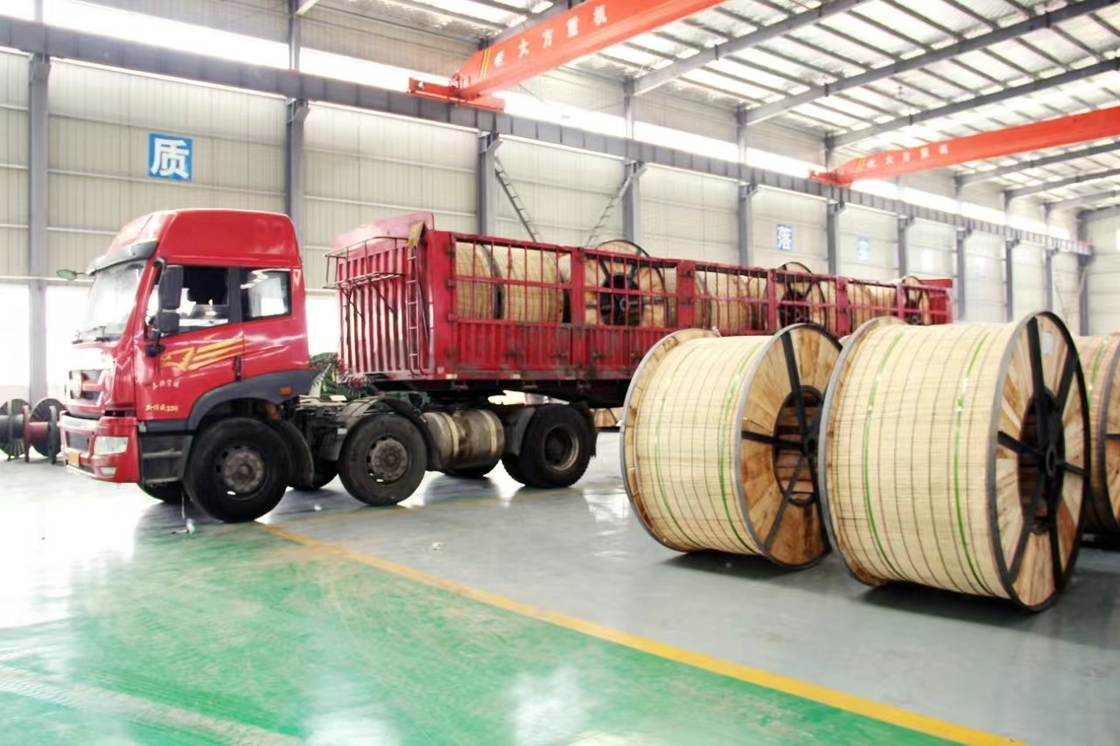

| 포장 세부 사항: | 나무로 된 드럼 |
| 배달 시간: | 1-15days |
| 지불 조건: | L/C, T/T |
| 공급 능력: | 일 당 200 톤 |
| 이름: | 알루미늄 도체 강철 강화 ACSR | 지휘자: | 알루미늄강 |
|---|---|---|---|
| 단열재: | 나도체 | 발테이지: | 0.6/1 KV |
| 적용: | 오버헤드 | 크기: | 강심 알루미늄 연리선 |
| 강조하다: | 강심 알루미늄 연리선 알루미늄 차페 케이블,강 강화된 알루미늄 차페 케이블,맨 알루미늄 선도 케이블 |
||
알루미늄 선도 케이블 알루미늄 선도 철강 강화 ACSR
알루미늄 선도체 강철 ACSR는 맨 상공 전송 케이블과 1차 및 2차 유통 케이블로 사용됩니다.이 와이어는 나무 막대기에 모든 실용적 스프레이에서 사용하기에 적합합니다., 전송 타워 및 기타 구조물. 응용 프로그램은 긴, 초고전압 (EHV) 전송 라인에서 개인 건물의 유통 또는 이용 전압에서 서브 서비스 스프랜스까지 다양합니다..ACSR는 라인 설계에 최적의 강도를 제공합니다. 원하는 강도를 위해 변동적인 철 Core Stranding을 사용하여 ampacity를 희생하지 않고 달성 할 수 있습니다.
사양:
ACSR 맨 선수는 다음 ASTM 사양을 충족하거나 초과합니다.
B-230 알루미늄 와이어, 1350-H19 전기 용
B-231 알루미늄 선도체, 중심형 매듭
B-232 알루미늄 선도체, 중심형 선형, 코팅 철강 강화
(ACSR)
B-341 알루미늄 선도자를 위한 알루미늄 코어 철선, 강제철 (ACSR/AZ)
B-498 알루미늄 전도기용 주황 코팅 철 Core Wire, 강제철 (ACSR/AZ)
B-500 알루미늄 선도체용 아연 코팅 및 알루미늄 코팅 스트랜드 스틸 코어, 강강 스틸 (ACSR)
재료 표준:
1) AAC 및 ACSR에 사용되는 단단한 알루미늄 선수는 GB/T 17048-1997 표준에 부합합니다 (IEC 60889:1987)
2) ACSR에 사용 된 아연 코팅 철 전선은 IEC 60888에 확인합니다:1987
3) 생산은 재료 표준 등 고객 요구 사항에 따라 구성 될 수 있습니다.
4) 우리는 또한 BS215, ASTM B232, DIN48204의 표준에 따라 제품을 생산 할 수 있습니다.
| ACSR ASTM 기술 데이터 시트 | ||||||||||
| 코드 | 크기 | 부문 | 뱃살 | 직경 | 전체 무게 |
등급 강도 |
최대 저항 @20°C |
|||
| 알 | 전체 | 알 | 철강 | 케이블 | 철강 | |||||
| AWG 또는 MCM |
mm2 | mm | mm | kg/km | 1kg | Ω/km | ||||
| 윙크 | 8 | 8.37 | 9.81 | 6x133 | 1 x 133 | 3.99 | 1.33 | 33.8 | 340 | 3.4017 |
| 터키 | 6 | 13.3 | 15.48 | 6x168 | 1 x 168 | 5.03 | 1.68 | 53.7 | 540 | 2.1135 |
| 스완 | 4 | 21.15 | 24.71 | 6x212 | 1 x 212 | 6.35 | 2.12 | 85.4 | 846 | 1.3278 |
| 스와나이트 | 4 | 21.15 | 26.52 | 7x196 | 1 x 261 | 6.53 | 2.61 | 99.7 | 1067 | 1.3133 |
| 새우 | 2 | 33.62 | 39.23 | 6x267 | 1 x 267 | 8.03 | 2.67 | 136 | 1289 | 0.8343 |
| 스파라트 | 2 | 33.62 | 42.13 | 7x247 | 1 x 330 | 8.26 | 3.3 | 159 | 1650 | 0.8251 |
| 로빈 | 1 | 42.41 | 49.48 | 6×300 | 1 x 300 | 9.02 | 3 | 171 | 1612 | 0.6621 |
| 까마귀 | 1/0 | 53.51 | 62.39 | 6×337 | 1 x 337 | 10.11 | 3.37 | 216 | 1987 | 0.5243 |
| 새우 | 2/0 | 67.44 | 78.65 | 6×378 | 1 x 378 | 11.35 | 3.78 | 273 | 2401 | 0.416 |
| 비둘기 | 3/0 | 85.02 | 99.23 | 6x425 | 1x425 | 12.75 | 4.25 | 344 | 3006 | 0.3304 |
| 펭귄 | 4/0 | 107 | 125 | 6x477 | 1x477 | 14.3 | 4.77 | 433 | 3787 | 0.2618 |
| 오일 | 266.8 | 135 | 153 | 6×536 | 7x179 | 16.09 | 5.37 | 507 | 4330 | 0.2109 |
| 백스윙 | 266.8 | 135 | 143 | 18×3입니다.09 | 1 x 309 | 15.47 | 3.09 | 431 | 3117 | 0.2119 |
| 파트리지 | 266.8 | 135 | 157 | 26x257 | 7x200 | 16.31 | 5.98 | 547 | 5113 | 0.21 |
| 오트리히 | 300 | 152 | 177 | 26x273 | 7x212 | 17.27 | 6.36 | 614 | 5755 | 0.1867 |
| 파이퍼 | 300 | 152 | 188 | 30×254 | 7x254 | 17.78 | 7.62 | 697 | 7000 | 0.1902 |
| 메를린 | 336.4 | 171 | 180 | 18×3입니다.47 | 1 x 347 | 17.37 | 3.47 | 544 | 3931 | 0.168 |
| 리넷 | 336.4 | 171 | 198 | 26x289 | 7x225 | 18.31 | 6.74 | 689 | 6730 | 0.1663 |
| 오리올 | 336.4 | 171 | 210 | 30×269 | 7x269 | 18.82 | 8.07 | 784 | 7865 | 0.1654 |
| 치카데 | 397.5 | 201 | 213 | 18×3입니다.77 | 1 x 377 | 18.87 | 3.77 | 642 | 4499 | 0.1421 |
| 이비스 | 397.5 | 201 | 234 | 26×314 | 7x244 | 19.89 | 7.32 | 814 | 7488 | 0.1411 |
| 오징어 | 397.5 | 201 | 248 | 30×292 | 7x292 | 20.47 | 8.77 | 927 | 9202 | 0.1401 |
| 오리새 | 477 | 242 | 255 | 18×414 | 1x414 | 20.68 | 4.14 | 771 | 5347 | 0.1184 |
| 플래커 | 477 | 242 | 273 | 24시간 3시간58 | 7x239 | 21.49 | 7.16 | 914 | 7790 | 0.1178 |
| 호크 | 477 | 242 | 281 | 26×344 | 7x267 | 21.79 | 8.03 | 977 | 8880 | 0.1171 |
| 닭 | 477 | 242 | 298 | 30×320 | 7x320 | 22.43 | 9.61 | 1112 | 10783 | 0.1165 |
| 호랑이 | 500 | 253 | 312 | 30×328 | 7x328 | 22.96 | 9.84 | 1162 | 11090 | 0.1141 |
| 오스프레이 | 556.5 | 282 | 298 | 18×447 | 1x447 | 22.33 | 4.47 | 899 | 6233 | 0.1014 |
| 파리 | 556.5 | 282 | 319 | 24시간 3시간87 | 7x258 | 23.22 | 7.73 | 1067 | 8999 | 0.101 |
| 비둘기 | 556.5 | 282 | 328 | 26×372 | 7x289 | 23.55 | 8.66 | 1140 | 10019 | 0.1007 |
| 독수리 | 556.5 | 282 | 348 | 30×346 | 7x346 | 24.21 | 10.39 | 1298 | 12606 | 0.1001 |
| 피아노 | 605 | 307 | 346 | 24시간 4시간03 | 7x269 | 24.21 | 8.03 | 1161 | 9771 | 0.0928 |
| 스쿼브 | 605 | 307 | 357 | 26×387 | 7x301 | 24.54 | 9.04 | 1240 | 11018 | 0.0925 |
| 타일색 | 605 | 307 | 376 | 30×361 | 19x216 | 25.25 | 10.82 | 1398 | 13567 | 0.0919 |
| 오리 | 605 | 307 | 346 | 54x2입니다.69 | 7x269 | 24.21 | 8.07 | 1158 | 10210 | 0.0944 |
| 킹버드 | 636 | 322 | 340 | 18×478 | 1x478 | 23.88 | 4.78 | 1028 | 7128 | 0.0895 |
| 턱 | 636 | 322 | 364 | 24시간 4시간14 | 7x276 | 24.82 | 8.28 | 1219 | 10298 | 0.0883 |
| 대박 | 636 | 322 | 375 | 26×397 | 7x309 | 25.15 | 9.27 | 1302 | 11427 | 0.0897 |
| 오징어 | 636 | 322 | 396 | 30×370 | 19x222 | 25.88 | 11.1 | 1471 | 14302 | 0.0876 |
| 고아 | 636 | 322 | 364 | 54x2입니다.76 | 7x276 | 24.84 | 8.28 | 1218 | 10730 | 0.0898 |
| 플라밍고 | 666.6 | 338 | 382 | 24시간 4시간23 | 7x282 | 15.4 | 8.46 | 1278 | 10751 | 0.0843 |
| 갈매기 | 666.6 | 338 | 382 | 54x2입니다.82 | 7x282 | 25.38 | 8.46 | 1276 | 11140 | 0.0587 |
| 새우 | 715.5 | 363 | 422 | 26x421 | 7x328 | 26.7 | 9.83 | 1465 | 12865 | 0.0781 |
| 레드윙 | 715.5 | 363 | 445 | 30×392 | 19x235 | 27.46 | 11.76 | 1653 | 15649 | 0.0778 |
| 큐쿠 | 795 | 403 | 455 | 24시간 4시간62 | 7x308 | 27.74 | 9.25 | 1524 | 12649 | 0.0719 |
