| 원래 장소: | 허난 |
| 브랜드 이름: | Sanwu |
| 인증: | ISO CCC |
| 모델 번호: | ACSR |
| 최소 주문 수량: | 1000M |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 새로운 나무 드럼, 릴, 원, 또는 고객의 요청에 따라 |
| 배달 시간: | 1~15일 |
| 지불 조건: | L/C, T/T, 서부 동맹, |
| 공급 능력: | 일 당 200 톤 |
| 이름: | 알루미늄 도체 강철은 보강했습니다 | 전압: | 저/중/고전압 |
|---|---|---|---|
| 애플리케이션: | 간접비 | 치수: | 0.5--1000mm2 |
| 서비스: | ODM OEM은 받아들였습니다 | 수명: | 30년 |
| 강조하다: | IEC 61089 ACSR 전선,나선형 알루미늄 강심 강화 전선,아연 도금 강심 가공선용 케이블 |
||

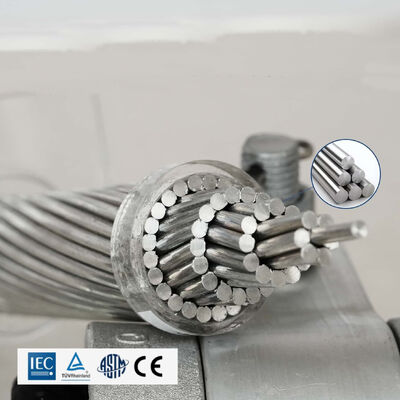

이 강심 알루미늄 연선은 IEC 61089 규격에 따라 제조되며, 아연 도금된 강철 심선 주위에 동심으로 배열된 알루미늄 연선으로 구성됩니다. 아연 도금된 강철 심선은 가공선 설치에 필요한 인장 강도를 제공하며, 알루미늄 연선은 전류를 운반합니다. 이 전선은 절연체 및 지지 구조물에 직접 장착할 수 있도록 나선 형태로 공급되며, 연선 구조는 IEC 61089에 정의된 명명 시스템을 따릅니다. 알루미늄의 전도성과 강철 보강재의 조합은 기계적 하중과 전기적 성능 모두를 고려해야 하는 송배전 경로에 적합합니다. 강철 심선의 아연 도금은 옥외 사용 중 대기 부식으로부터 보호 기능을 제공합니다.
ACSR 전선 규격
* ASTM B-232 * BS 215
* CSAC 61089 * AS/NZS 3607
* DIN 48204 * IEC 61089
* GB/T 1179 * JIS C3110
사양
| 코드 | 크기 (AWG/MCM) | 연선 수 (mm) | 무게 (kg/km) | 정격 강도 (kg) |
| 로즈 | 4 | 7*1.96 | 58.3 | 399 |
| 아이리스 | 2 | 7*2.47 | 92.7 | 611 |
| 팬지 | 1 | 7*2.78 | 117 | 740 |
| 아스터 | 2/0 | 7*3.5 | 186 | 1375 |
ACSR의 특징:
IEC 61089 명명 규격 준수
전선 크기와 연선 패턴은 IEC 61089 명명 시스템을 따르며, 국제 가공선 설계 및 조달 관행과의 호환성을 지원합니다.
아연 도금 강철 심선
심선은 대기 부식에 저항하기 위해 아연 도금되었으며, 모든 알루미늄 전선으로는 불가능한 긴 경간에 필요한 인장 강도를 제공합니다.
연선 알루미늄 외층

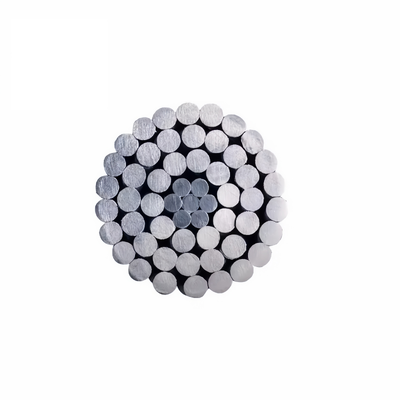

동심으로 배열된 알루미늄 연선이 전도 경로를 형성하며, 일반적인 가공선 장비를 사용하여 취급, 권취 및 인입할 수 있도록 연선되어 있습니다.
나선형 가공선 구조
전선은 절연체 없이 공급되며, 알루미늄 표면은 대부분의 옥외 환경에서 내후성을 갖는 자연 산화층을 형성합니다.
균형 잡힌 기계적 및 전기적 성능
전선의 알루미늄 대 강철 비율은 전류 운반 능력과 가공선 경간에 필요한 처짐 및 장력 거동의 균형을 맞추도록 선택됩니다.
적용 분야
고압 가공 송전선
낮은 처짐과 높은 인장 강도가 요구되는 송전 경로의 나선형 전선으로 사용됩니다.
중압 배전망
산업, 상업 및 주거 부하에 중간에서 높은 전류 수준으로 공급되는 전신주에 설치됩니다.
강, 계곡 및 협곡 횡단
강철 심선이 처짐을 제어하는 데 필요한 기계적 여유를 제공하는 긴 경간에 선택됩니다.
변전소 연결
개폐소 및 변압기 구내의 점퍼 리드 및 버스 연결에 적용됩니다.
선로 재포설 및 용량 증설
기존 가공선의 노후된 전선을 교체하여 타워 구조물을 변경하지 않고 송전 용량을 개선하는 데 사용됩니다.
당사의 기술팀은 고객님의 특정 요구 사항에 따라 전선의 설계 최적화 및 생산 맞춤 제작이 가능합니다.
포장 및 배송:
직경 1.1m, 1.2m, 1.6m, 1.8m, 2.2m 등의 목재 드럼

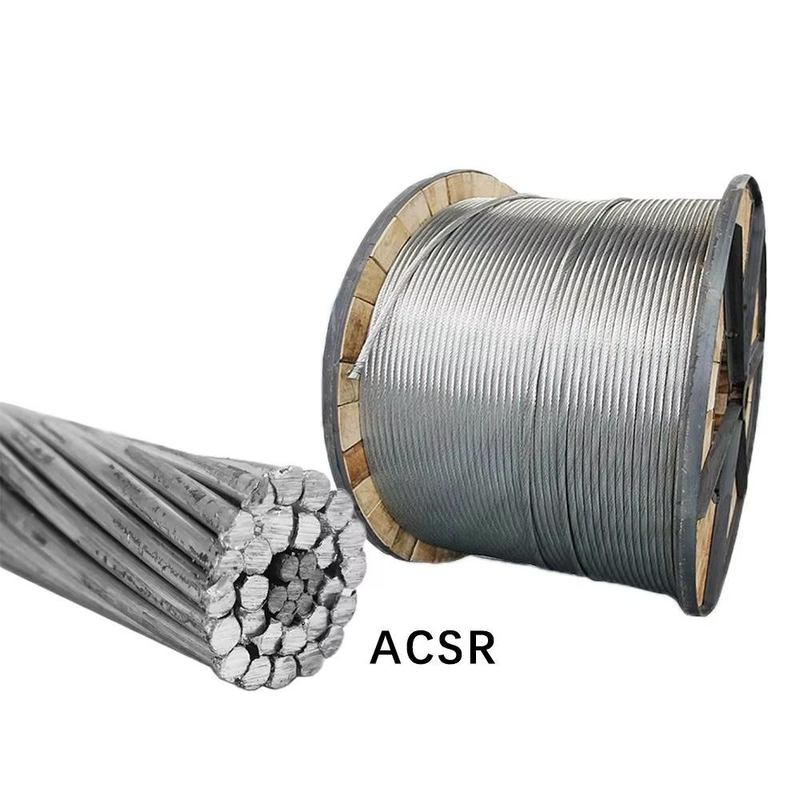

알루미늄 전선은 일반적으로 목재 또는 강철 릴에 감겨 운송 및 취급 중 보호 기능을 제공합니다.
고객 요청에 따라.
