| 원래 장소: | 허난 |
| 브랜드 이름: | Sanwu |
| 인증: | ISO CCC |
| 모델 번호: | ACSR |
| 최소 주문 수량: | 1000M |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 새로운 나무 드럼, 릴, 원, 또는 고객의 요청에 따라 |
| 배달 시간: | 1~15일 |
| 지불 조건: | L/C, T/T, 서부 동맹, |
| 공급 능력: | 일 당 200 톤 |
| 이름: | 알루미늄 도체 강철은 보강했습니다 | 전압: | 저/중/고전압 |
|---|---|---|---|
| 애플리케이션: | 간접비 | 치수: | 0.5--1000mm2 |
| 서비스: | ODM OEM은 받아들였습니다 | 수명: | 30년 |
| 강조하다: | 송전용 ACSR 가공선,강철 강화 알루미늄 와이어,알루미늄 도체 강 강화 케이블 |
||

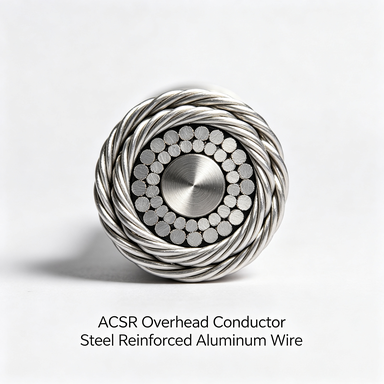

ACSR 가공 도체는 연선 알루미늄 와이어의 동심 층으로 감싼 아연 도금 강철 코어로 구성됩니다. 강철 코어는 기계적 하중을 전달하고 알루미늄 연선은 전도성 경로를 제공하여 케이블이 인장 강도와 전류 용량이 모두 필요한 가공 송전 및 배전 경로 역할을 할 수 있도록 합니다. 도체는 절연체 및 지지 구조물에 직접 설치할 수 있도록 노출된 형태로 제공됩니다. 복합 설계는 장기간에 걸쳐 처짐을 제어하는 데 도움이 되며, 아연 도금 코어는 실외 서비스 중에 대기 부식으로부터 보호합니다. 도체 크기 및 연선 패턴은 해당 국제 표준에 따라 생산되며 프로젝트 검증에 사용할 수 있는 문서도 있습니다.
ACSR 도체 표준
* ASTM B-232 *학사 215
* CSAC 61089 * AS/NZS 3607
* DIN 48204 * IEC 61089
* GB/T 1179 *JIS C3110
명세서
| 암호 | 사이즈(AWG/MCM) | 소선 수(mm) | 중량(kg/km) | 정격강도(kg) |
| 장미 | 4 | 7*1.96 | 58.3 | 399 |
| 아이리스 | 2 | 7*2.47 | 92.7 | 611 |
| 팬지 | 1 | 7*2.78 | 117 | 740 |
| 과 | 2/0 | 7*3.5 | 186 | 1375 |
ACSR의 특성:
강철 강화 알루미늄 구조
도체는 아연 도금 강철 코어와 외부 알루미늄 연선을 결합하여 가공선의 전기 전도성과 함께 기계적 강화를 제공합니다.
동심 연선 알루미늄 층
알루미늄 와이어는 코어 주위의 동심원 층으로 연선되어 균일한 전도성 경로를 제공하고 표준 가공선 장비를 사용하여 케이블을 감고 묶고 장력을 가할 수 있습니다.
아연 도금 강철 코어
아연 코팅 코어는 대기 부식에 저항하는 동시에 전체 알루미늄 도체의 성능을 초과하는 범위에 필요한 인장 강도를 제공합니다.
베어 오버헤드 구성
절연체 및 지지 구조물에 직접 장착하기 위해 절연체 없이 제공되며, 알루미늄 표면은 대부분의 실외 환경에서 풍화 작용에 저항하는 천연 산화물 층을 형성합니다.
균형 잡힌 기계 및 전기 설계
알루미늄 대 강철 비율은 전류 전달 용량과 처짐 및 인장 동작의 균형을 유지하도록 선택되어 전송 및 배전 응용 분야 전반에 걸쳐 안정적인 성능을 지원합니다.
응용
고전압 전송선
낮은 처짐과 높은 인장 강도가 요구되는 전송 경로에서 나선체로 사용됩니다.
중전압 배전망
중간 전류 수준에서 높은 전류 수준으로 산업, 상업 및 주거용 부하를 공급하는 극선에 설치됩니다.
장경간 교차점
강철 코어가 처짐을 제어하는 데 필요한 기계적 여유를 제공하는 강, 계곡 및 협곡 횡단에 선택됩니다.
변전소 연결
스위치야드 및 변압기 베이 내의 점퍼 리드 및 버스 연결에 적용됩니다.
재구성 및 용량 업그레이드
기존 가공선의 노후된 도체를 교체하는 데 사용되며 타워 구조를 변경하지 않고도 송전 능력을 향상시킵니다.
당사의 기술팀은 고객의 특정 요구에 따라 설계를 최적화하고 와이어 생산을 맞춤화할 수 있습니다.
포장 및 배송:
1.1m, 1.2m, 1.6m, 1.8m 및 2.2m 등의 직경을 가진 나무 드럼.
알루미늄 도체는 일반적으로 목재 또는 강철 릴에 감겨 있어 운송 및 취급 시 보호 기능을 제공합니다.
고객의 요청에 따라.
