| 원래 장소: | 허난 |
| 브랜드 이름: | Sanwu |
| 인증: | ISO |
| 모델 번호: | AAAC |
| 최소 주문 수량: | 5000m |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 가공된 목재 배 / 철강 스필 |
| 배달 시간: | 2 주 |
| 지불 조건: | L/C, T/T, 웨스턴 유니온 |
| 공급 능력: | 일 당 200 톤 |
| 이름: | 모든 알루미늄 합금 도체 | 크기: | 1/0AWG |
|---|---|---|---|
| 인증: | ISO Certification | 휘장: | 최대 380kV |
| 기준: | B-230 ASTM AS BS CSA 표준 | 특징: | 높은 인장 강도 |
| 강조하다: | 송전선용 AAAC 전도체,알루미늄 합금 상공 전도기 10mm,AAAC 맨 줄무늬 선도기 20mm |
||
모든 알루미늄 합금:
그것은 평범한 순수한 알루미늄이 아니라 알루미늄과 마그네슘, 실리콘, 철 등 소량의 다른 금속을 녹여서 만들어진 알루미늄 합금입니다.
이 합금 처리는 물질의 기계적 특성을 크게 향상시킵니다.알루미늄의 우수한 전도성과 가벼운 성질을 유지하면서 강도와 열 저항성을 크게 증가시킬 수 있습니다..
지휘자:

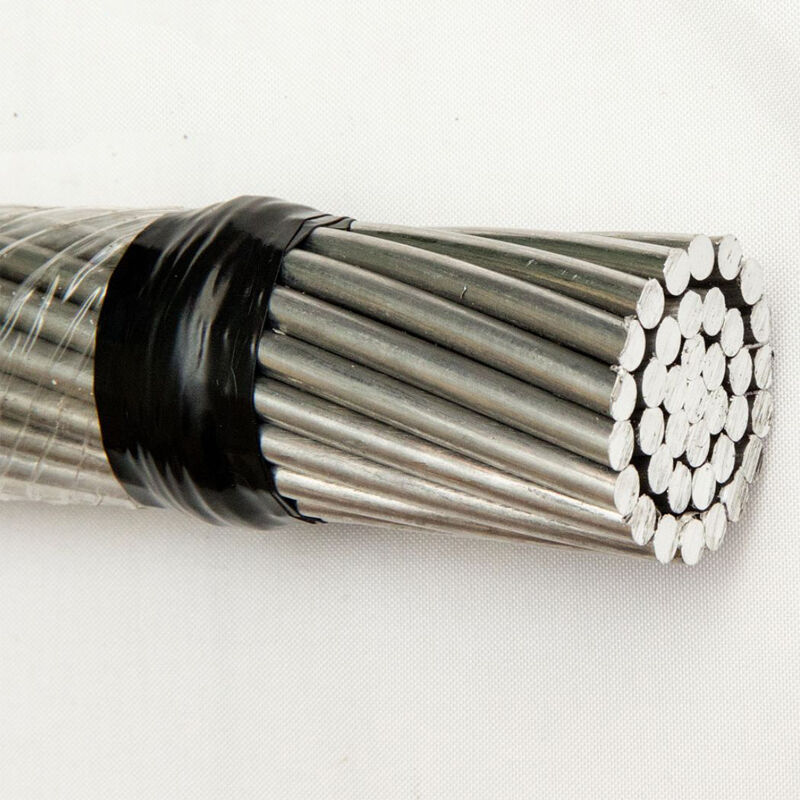

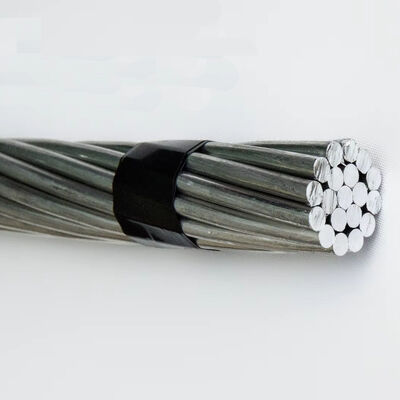

AAAC는 일반적으로 중앙에 철핵이 없는 알루미늄 합금 철의 여러 가닥을 굽혀서 만들어진다. 이 굽힌 구조는 유연성과 필요한 가로 면적을 제공한다.
서비스 성능
(1) 공기 전도기의 허용되는 장기 작동 온도는 70oC입니다.
(2) 희귀한 기후가 발생하고 강빙지역의 얼음 덮개율이 낮기 때문에가장 낮은 지점에서 케이블의 가장 큰 스트레스는 짧은 시간 파괴력의 60%를 초과해서는 안됩니다..
(3) 선도자를 연결할 때,연결관 옆의 선도자는 눈에 띄지 않아야 합니다.그렇지 않으면 작동 선도자에 대한 힘이 불균형 될 것입니다.연결기를 설치 한 후,연결 튜브는 부식으로부터 보호하기 위해 습도에 저항하는 발크로 칠해야합니다..
(4) 설치 시 모든 유도체 의 활 아래압은 동일해야 합니다.스트레스는 일반적인 스트레스보다 10-15% 더 높을 수 있습니다..
재료 표준모든 알루미늄 합금 전도기
(1) AAC 및 ACSR에 사용되는 단단한 알루미늄 선수는 GB/T 17048-1997 표준에 적합합니다 (IEC 60889:1987).
(2) ACSR에 사용되는 아연 코팅 철선 IEC 60888에 적합합니다.1987.
(3) 생산은 재료 표준 등에 대한 고객의 요구 사항에 따라 구성 될 수 있습니다.
모든 알루미늄 선도체 및 알루미늄 선도체 강제 철강의 건설
2/0 AWG 모든 알루미늄 합금 전도기의 건설 매개 변수
| 명목 면적 | 뱃살 | 전체적으로 | 무게 | 등급 | 전기 | 전류 | |
| 직경 | 강도 | 저항력 | 등급* | ||||
| AWG&MCM | mm2 | 아니. | mm | kg/km | KN | Ω/Km | A |
| 6 | 13.2 | 7/155 | 4.65 | 36.2 | 4.18 | 2.5361 | 69 |
| 4 | 21.1 | 7/196 | 5.88 | 57.9 | 6.69 | 1.586 | 93 |
| 2 | 33.5 | 7/2.47 | 7.41 | 92 | 10.6 | 0.9987 | 123 |
| 0 | 53.5 | 7/3.12 | 9.36 | 146.8 | 17 | 0.62592 | 165 |
| 2/0 | 67.3 | 7/3.50 | 10.5 | 184.8 | 20.4 | 0.49738 | 190 |
| 3/0 | 84.9 | 7/3.93 | 11.79 | 233 | 25.7 | 0.3945 | 219 |
| 4/0 | 107 | 7/4.42 | 13.26 | 294.7 | 32.5 | 0.31188 | 253 |
| 250 | 126 | 19/2.91 | 14.55 | 346.7 | 38.8 | 0.26509 | 280 |
| 300 | 152 | 19/3.19 | 15.95 | 416.7 | 46.6 | 0.22059 | 313 |
| 350 | 178 | 19/3.45 | 17.25 | 487.3 | 52 | 0.1886 | 345 |
| 400 | 203 | 19/3.69 | 18.45 | 557.5 | 59.5 | 0.16486 | 375 |
| 450 | 228 | 19/3.91 | 19.55 | 626 | 66.8 | 0.14683 | 402 |
| 500 | 253 | 19/4.12 | 20.6 | 695 | 74.2 | 0.13224 | 429 |
| 550 | 279 | 37/3.10 | 21.7 | 766.2 | 83.9 | 0.11995 | 455 |
| 600 | 303 | 37/3.23 | 22.61 | 831.9 | 91 | 0.11049 | 478 |
| 650 | 330 | 37/3.37 | 23.59 | 905.5 | 94.9 | 0.1015 | 504 |
| 700 | 354 | 37/3.49 | 24.43 | 971.2 | 101 | 0.09464 | 525 |
| 750 | 381 | 37/3.62 | 25.34 | 1045 | 109 | 0.08796 | 549 |
| 800 | 404 | 37/3.73 | 26.11 | 1109 | 116 | 0.08285 | 569 |
| 900 | 456 | 37/3.96 | 27.72 | 1250 | 131 | 0.07351 | 612 |
| 1000 | 508 | 37/4.18 | 29.26 | 1393 | 146 | 0.06597 | 653 |
| 1250 | 631 | 61/3.63 | 32.67 | 1732 | 179 | 0.05306 | 743 |
| 1500 | 759 | 61/3.98 | 35.82 | 2082 | 215 | 0.04414 | 827 |
| 1750 | 886 | 61/4.30 | 38.7 | 2431 | 251 | 0.03781 | 904 |
(*) 참고: 위의 표에서 언급된 등급 전류 값은 바람 속도가 0.6m/초, 태양 열 방사능이 1200W/m2에 기초합니다.주변 온도 50°C 및 전도기 온도 80°C.
응용 프로그램:
AAAC 전도기는 주로 다음과 같이 사용됩니다.
| 적용 영역 | 목적 |
|---|---|
| 상공 전력 전송 라인 | 중전압 및 고전압 전송 시스템 |
| 도시 및 해안 지역 | 부식 저항성이 중요한 경우 |
| 유통선 | 높은 강도와 가벼운 무게로 인해 긴 팽창을 위해 |
| 재생 에너지 네트워크 | 풍력 발전소와 태양광 발전소 전송에 사용됩니다. |
| ACSR의 대체 | 더 낮은 라인 손실과 더 나은 내구성이 |
특징:
우리 에 관한 것:
루오양 산우 케이블 회사는 여러 종류의 고전압 및 저전압 전기 전선 및 케이블의 전문 제조업체입니다. 우리의 주요 제품에는 모든 알루미늄 선도자 ((AAC 선도자),알루미늄 선도체 강철 실 (ACSR 선도체)모든 알루미늄 합금 선도자 (AAAC 선도자)에어리얼 펀들드 케이블 (ABC 케이블) 및 다른 많은 케이블 액세서리9개의 큰 시리즈, 300종 이상의 종류와 2000종에 가까운 사양이 있습니다.
담당자: Alex Yang
전화 번호: 86-13233918312
