| 원래 장소: | 허난 |
| 브랜드 이름: | Sanwu |
| 인증: | ISO |
| 모델 번호: | AAAC-1 |
| 최소 주문 수량: | 5000m |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 가공된 목재 배 / 철강 스필 |
| 배달 시간: | 2 주 |
| 지불 조건: | L/C, T/T, 웨스턴 유니온 |
| 공급 능력: | 일 당 200 톤 |
| 이름: | 전체알루미늄합금도체(AAAC) | 크기: | 1/0AWG |
|---|---|---|---|
| 인증: | ISO Certification | 휘장: | 최대 380kV |
| 기준: | B-230 ASTM AS BS CSA 표준 | 특징: | 높은 인장 강도 |
| 강조하다: | AAAC 도체 내식성,알루미늄 합금 도체 경량,장경간 그리드 AAAC 전선 |
||

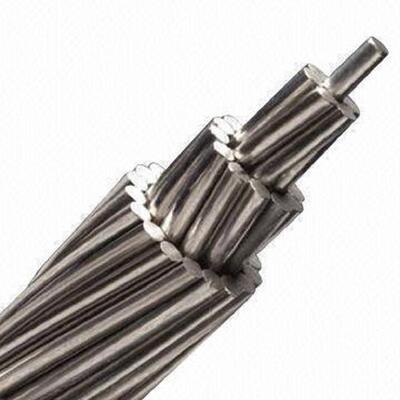

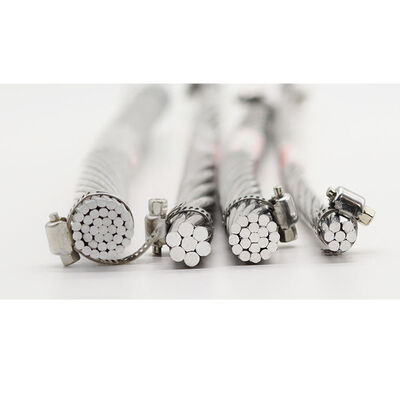

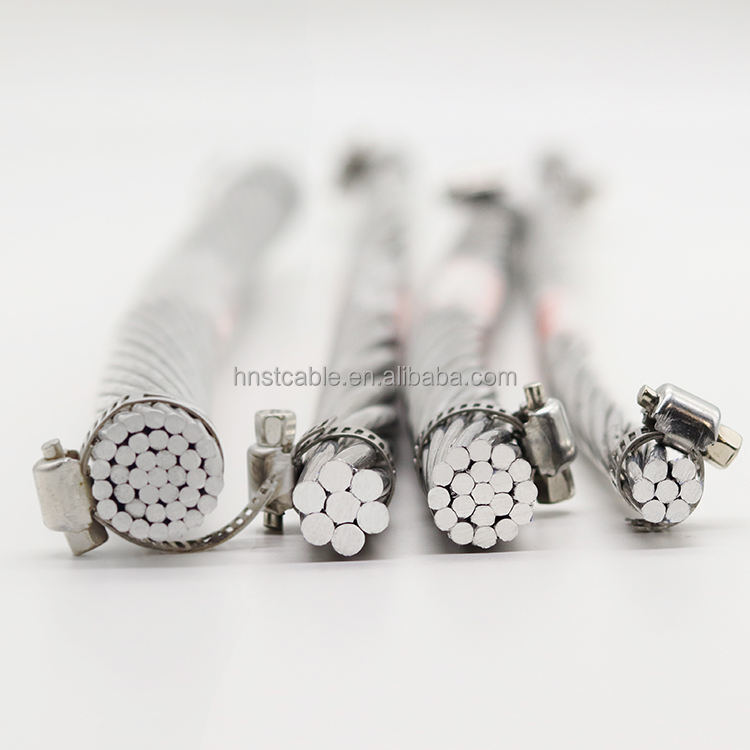

AAAC는 모든 알루미늄 합금 도체를 나타냅니다. 중, 고, 초고압 전송 및 배전 네트워크에 널리 사용되는 가공 전력선 도체의 특수 유형입니다. 보다 일반적인 ACSR(알루미늄 도체 강철 강화)과 달리 AAAC는 강철 코어 없이 전적으로 고강도 알루미늄 합금 가닥으로 구성됩니다.
서비스 성과
(1). 공중 도체의 허용되는 장시간 작동 온도는 70oC입니다.
(2). 희박한 기후가 발생하고 빙복률이 낮은 대빙 지역의 경우, 처짐의 가장 낮은 지점에서 케이블의 최대 응력은 단시간 파괴력의 60%를 초과해서는 안 됩니다.
(3) 도체를 연결할 때 연결 튜브 옆의 도체가 눈에 띄지 않습니다. 그렇지 않으면 작동 도체에 가해지는 힘의 균형이 맞지 않게 됩니다. 커넥터를 설치한 후 연결 튜브를 부식으로부터 보호하기 위해 방습 바니시로 칠해야 합니다.
(4). 설치 시 모든 도체의 아크 하강 응력은 동일해야 합니다. 건물을 가로지르거나 땅에 떨어지는 허용 거리 내에서 응력은 일반 응력보다 10-15% 더 높을 수 있습니다.
제조 공정:
모든 알루미늄 합금 도체의 제조 공정에는 원료 선택, 용해, 인발 등의 공정이 포함됩니다. 알루미늄 합금의 융점이 높기 때문에 고온 용융을 사용하여 알루미늄 합금을 액체 상태로 녹인 다음 인발과 같은 공정을 사용하여 다양한 사양의 도체를 만들어야 합니다.
2/0 AWG 모든 알루미늄 합금 도체의 구성 매개변수
| 명사 같은 영역 | 좌초 | 전반적인 | 무게 | 정격 | 전기 같은 | 현재의 | |
| 지름 | 힘 | 저항 | 평가* | ||||
| AWG&MCM | mm2 | 번호×mm | mm | kg/km | KN | Ω/Km | 에이 |
| 6 | 13.2 | 7/1.55 | 4.65 | 36.2 | 4.18 | 2.5361 | 69 |
| 4 | 21.1 | 96년 7월 1일 | 5.88 | 57.9 | 6.69 | 1,586 | 93 |
| 2 | 33.5 | 47.7.2 | 7.41 | 92 | 10.6 | 0.9987 | 123 |
| 0 | 53.5 | 12.7/3 | 9.36 | 146.8 | 17 | 0.62592 | 165 |
| 2/0 | 67.3 | 7/3.50 | 10.5 | 184.8 | 20.4 | 0.49738 | 190 |
| 3/0 | 84.9 | 93년 7월 3일 | 11.79 | 233 | 25.7 | 0.3945 | 219 |
| 4/0 | 107 | 7/4.42 | 13.26 | 294.7 | 32.5 | 0.31188 | 253 |
| 250 | 126 | 19/2.91 | 14시 55분 | 346.7 | 38.8 | 0.26509 | 280 |
| 300 | 152 | 19/3.19 | 15.95 | 416.7 | 46.6 | 0.22059 | 313 |
| 350 | 178 | 19/3.45 | 17.25 | 487.3 | 52 | 0.1886 | 345 |
| 400 | 203 | 19/3.69 | 18.45 | 557.5 | 59.5 | 0.16486 | 375 |
| 450 | 228 | 19/3.91 | 19.55 | 626 | 66.8 | 0.14683 | 402 |
| 500 | 253 | 19/4.12 | 20.6 | 695 | 74.2 | 0.13224 | 429 |
| 550 | 279 | 10.3.37 | 21.7 | 766.2 | 83.9 | 0.11995 | 455 |
| 600 | 303 | 37/3.23 | 22.61 | 831.9 | 91 | 0.11049 | 478 |
| 650 | 330 | 37/3.37 | 23.59 | 905.5 | 94.9 | 0.1015 | 504 |
| 700 | 354 | 37/3.49 | 24.43 | 971.2 | 101 | 0.09464 | 525 |
| 750 | 381 | 37/3.62 | 25.34 | 1045 | 109 | 0.08796 | 549 |
| 800 | 404 | 37/3.73 | 11.26 | 1109 | 116 | 0.08285 | 569 |
| 900 | 456 | 37/3.96 | 27.72 | 1250 | 131 | 0.07351 | 612 |
| 1000 | 508 | 18.4.37 | 29.26 | 1393 | 146 | 0.06597 | 653 |
| 1250 | 631 | 61/3.63 | 32.67 | 1732년 | 179 | 0.05306 | 743 |
| 1500 | 759 | 61/3.98 | 35.82 | 2082 | 215 | 0.04414 | 827 |
| 1750년 | 886 | 61/4.30 | 38.7 | 2431 | 251 | 0.03781 | 904 |
(*) 참고: 위 표에 언급된 정격 전류 값은 풍속 0.6미터/초, 태양열 복사 1200와트/미터2, 주변 온도 50°C 및 도체 온도 80°C를 기준으로 합니다.
신청:
부식성 환경: 해안선, 해상 풍력 발전소 연결부, 화학 산업 지역.
경량 건설이 필요한 지역: 산악 지형, 장경간 하천 횡단(적절한 설계), 토양 상태가 약한 지역.
도시 배전선: 소형화, 미적 아름다움(녹 얼룩 없음) 및 인근 구조물에 대한 전해 부식 영향 감소로 인해 가치가 높습니다.
산불이 발생하기 쉬운 지역: 단층 조건에서 더 낮은 온도의 용융 방울을 생성하는 경향이 있으므로 더 안전한 것으로 간주됩니다.
라인 업그레이드/재도선: 처짐이 꼼꼼하게 재계산된 경우 기존 구조에 과부하를 주지 않고 용량을 늘리기 위해 동일한 직경의 기존 ACSR 도체를 교체할 수 있는 경우가 있습니다.
장점:
포장 및 배송:
회사 소개:
Luoyang Sanwu Cable Co., Ltd.는 여러 종류의 고전압 및 저전압 전선 및 케이블 전문 제조업체입니다. 당사의 주요 제품에는 모든 알루미늄 도체(AAC 도체), 알루미늄 도체 강철 강화 와이어(ACSR 도체), 모든 알루미늄 합금 도체(AAAC 도체), 다양한 민간 전선, 전원 케이블, 합금 케이블, 태양광 케이블, 제어 케이블, 공중 케이블, 공중 번들 케이블(ABC 케이블) 및 기타 여러 케이블 액세서리가 포함됩니다. 9개의 큰 시리즈, 300개 이상의 품종, 거의 2000가지의 사양을 보유하고 있습니다.
담당자: Alex Yang
전화 번호: 86-13233918312
