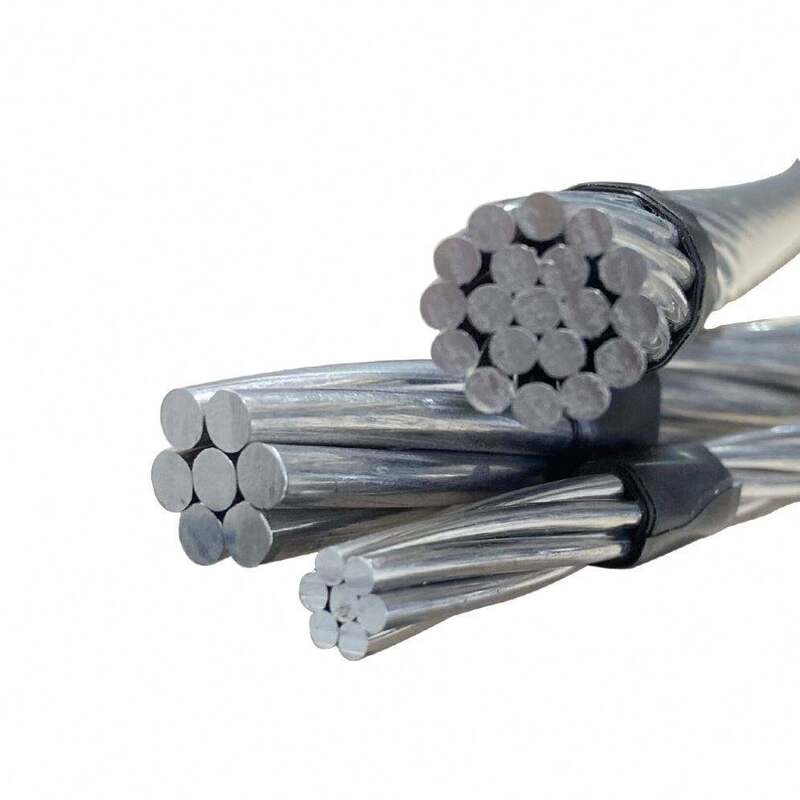

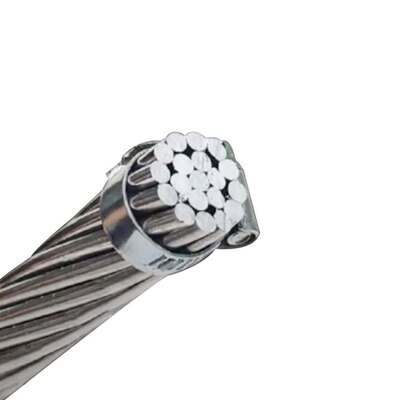

모든 알루미늄 합금 전도기로 더 강한 그리드를 구축하십시오 AAAC 25mm2 50mm2 95mm2 120mm2

모든 알루미늄 합금 전도기로 더 강한 그리드를 구축하십시오 AAAC 25mm2 50mm2 95mm2 120mm2

서비스 성능:

(1) 공기 전도기의 허용되는 장기 작동 온도는 70oC입니다.

(2) 희귀한 기후가 발생하고 강빙지역의 얼음 덮개율이 낮기 때문에가장 낮은 지점에서 케이블의 가장 큰 스트레스는 짧은 시간 파괴력의 60%를 초과해서는 안됩니다..

(3) 선도자를 연결할 때,연결관 옆의 선도자는 눈에 띄지 않아야 합니다.그렇지 않으면 작동 선도자에 대한 힘이 불균형 될 것입니다.연결기를 설치 한 후,연결 튜브는 부식으로부터 보호하기 위해 습도에 저항하는 발크로 칠해야합니다..

(4) 설치 시 모든 유도체 의 활 아래압은 동일해야 합니다.스트레스는 일반적인 스트레스보다 10-15% 더 높을 수 있습니다..

핵심 개념과 재료:

AAAC의 성능은 사용 된 알루미늄 합금에 결정적으로 달려 있습니다. 국제적으로 가장 일반적으로 사용되는 합금은 알루미늄 마그네슘 실리콘 (Al Mg Si) 시리즈입니다.그 힘의 균형이 훌륭하기 때문에, 형성성 및 경화 저항성. 일반적인 등급은 다음을 포함합니다:

6201 합금: AAAC에서 가장 일반적으로 사용되는 합금입니다. 높은 강도와 좋은 전도성 (약 53% IACS, 국제 연금 구리 표준) 의 완벽한 조합으로 알려져 있습니다.높은 강도는 특수 열처리 (해소처리+인공적 노화) 를 통해 달성됩니다..

6101 합금: 6201보다 약간 더 높은 전도성 (약 55-60% IACS), 그러나 약간 낮은 강도.일반적으로 더 높은 전도성 및 약간 낮은 기계 강도가 필요한 상황에서 사용됩니다..

다른 합금: 더 높은 열 저항 (알루미늄 지르코늄 합금) 또는 더 높은 강도와 같은 특별한 요구 사항에 따라 다른 사용자 정의 합금도있을 수 있습니다.

2/0 AWG 모든 알루미늄 합금 전도기의 건설 매개 변수

(*) 참고: 위의 표에서 언급된 등급 전류 값은 바람 속도가 0.6m/초, 태양 열 방사능이 1200W/m2에 기초합니다.주변 온도 50°C 및 전도기 온도 80°C.

응용 프로그램:

• 부식성 환경: 해안선, 해상 풍력 발전소 연결, 화학 산업 지역.

• 가벼운 건축을 필요로 하는 지역: 산악 지형, 길게 가로질러 강을 건널 수 있는 지역 (정확한 설계가 있어야), 토양 상태가 좋지 않은 지역.

• 도시 유통 라인: 콤팩트, 미학 (진철 염색이 없으며) 및 인근 구조에 대한 전해질성 부식 영향을 줄이기 위해 가치가 있습니다.

• 산불 위험 지역: 파동 상태에서 낮은 온도의 녹은 방울을 생성하는 경향이 있기 때문에 더 안전하다고 간주됩니다.

• 라인 업그레이드/리컨덕터링: 때로는 기존 구조물을 과부하하지 않고 용량을 증가시키기 위해 동일한 지름의 기존 ACSR 전도기를 교체 할 수 있습니다.만약 세밀하게 재 계산을 한다면.
