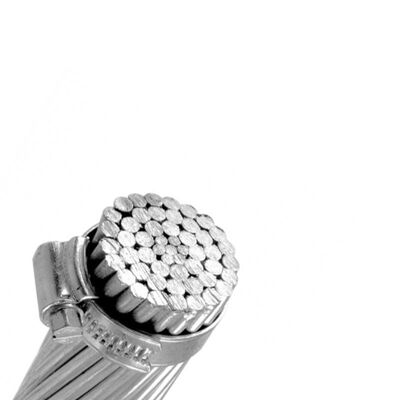

베어 AAAC 베어 도체 케이블은 모든 알루미늄 합금 도체로 더욱 강력한 그리드를 구축합니다.

AAAC(알루미늄합금연선)은 모든 연선을 알루미늄 합금선으로 구성한 연선제품을 말하며, 송배전 분야에 사용되는 전선의 종류에 속합니다. 이 제품은 주로 110kV 이상의 고전압 또는 초고압 송전 분야를 포괄하는 전압 레벨을 갖는 가공 전력선과 같은 시나리오에 사용됩니다[3]. 알루미늄 합금 소재는 실리콘(0.50%~0.60%), 마그네슘(0.65%~0.75%), 알루미늄(98~99%) 등의 성분으로 구성되어 있으며, 최적화된 원소 비율을 통해 고강도와 고전도의 균형을 이루고 있습니다. 제품 구조에는 단층형과 다층형이 있으며, 알루미늄 마그네슘 실리콘의 질량 비율을 조정하여 응력 부식 저항성을 향상시킬 수 있습니다.

서비스 성과

(1). 공중 도체의 허용되는 장시간 작동 온도는 70oC입니다.

(2). 희박한 기후가 발생하고 빙복률이 낮은 대빙 지역의 경우, 처짐의 가장 낮은 지점에서 케이블의 최대 응력은 단시간 파괴력의 60%를 초과해서는 안 됩니다.

(3) 도체를 연결할 때 연결 튜브 옆의 도체가 눈에 띄지 않습니다. 그렇지 않으면 작동 도체에 가해지는 힘의 균형이 맞지 않게 됩니다. 커넥터를 설치한 후 연결 튜브를 부식으로부터 보호하기 위해 방습 바니시로 칠해야 합니다.

(4). 설치 시 모든 도체의 아크 하강 응력은 동일해야 합니다. 건물을 가로지르거나 땅에 떨어지는 허용 거리 내에서 응력은 일반 응력보다 10-15% 더 높을 수 있습니다.

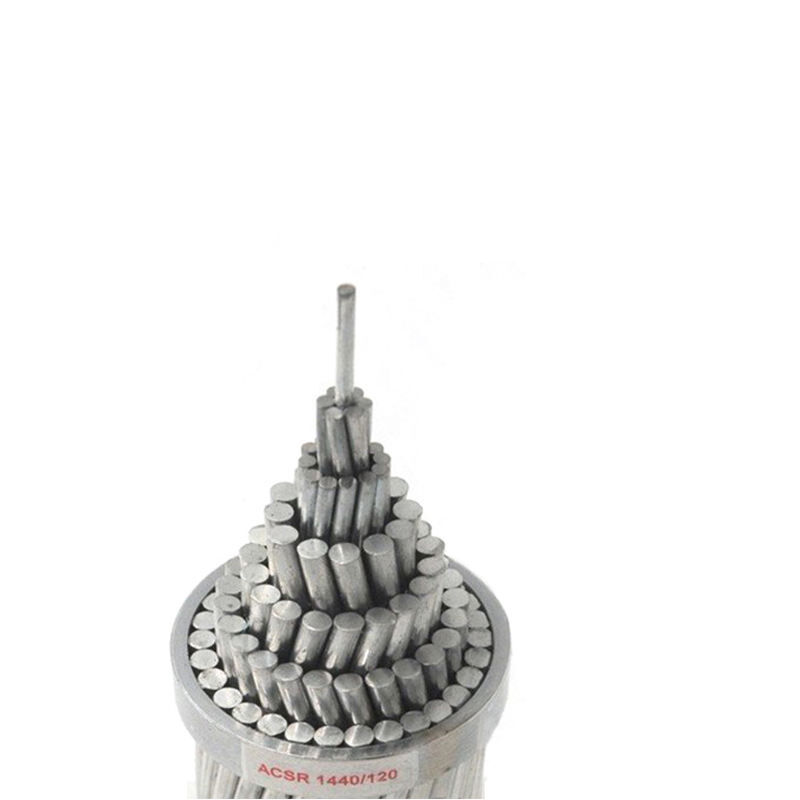

베어 도체의 주요 분류AAC(모든 알루미늄 도체), AAAC(모든 알루미늄 합금 도체) 또는 ACSR(강철 강화 알루미늄 도체)이 있습니다.AAC는 지원이 빈번하고 범위가 짧은 도시 지역에서 가장 일반적으로 발견됩니다.또한 공기 중 염분이 부식을 일으킬 수 있는 해안 지역(전체 알루미늄 와이어는 내식성을 제공함)에 사용되며 OHL 전기화를 위해 철도 산업에서 사용하도록 지정되었습니다.AAAC는 더 큰 기계적 저항이 필요하고 처짐 특성이 감소된 곳에서 지정되는 경향이 있습니다.강철 보강재가 포함된 ACSR은 강을 건너는 등 더 먼 거리에 걸쳐 경간이 이어지는 경우 추가 강도를 제공합니다.

2/0 AWG 모든 알루미늄 합금 도체의 구성 매개변수

(*) 참고: 위 표에 언급된 정격 전류 값은 풍속 0.6미터/초, 태양열 복사 1200와트/미터2, 주변 온도 50°C 및 도체 온도 80°C를 기준으로 합니다.

신청:

• 해안 및 부식성이 높은 지역: 이러한 지역의 새로운 송전선에 대한 선호 또는 표준 구성이 되었습니다.
• 도시 전력망 및 배전선: 경량, 컴팩트한 구조, 미적인 외관(철심 부식 오염 없음), 주변 금속 시설의 전해 부식에 대한 영향 최소화로 인해 도시에서 접근하기 어려운 가공선에서 점점 더 많이 사용되고 있습니다.
• 산불 구역: 단락 시 알루미늄 합금 와이어에 의해 생성된 아크 비드의 온도는 상대적으로 낮으며 식물에 발화하기가 쉽지 않아 특정 화재 안전 이점이 있습니다.
