| 원래 장소: | 허난 |
| 브랜드 이름: | Sanwu |
| 인증: | ISO |
| 모델 번호: | AAAC |
| 최소 주문 수량: | 5000m |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 가공된 목재 배 / 철강 스필 |
| 배달 시간: | 2 주 |
| 지불 조건: | L/C, T/T, 웨스턴 유니온 |
| 공급 능력: | 일 당 200 톤 |
| 이름: | 모든 알루미늄 합금 도체 | 크기: | 1/0AWG |
|---|---|---|---|
| 인증: | ISO Certification | 휘장: | 최대 380kV |
| 기준: | B-230 ASTM AS BS CSA 표준 | 특징: | 높은 인장 강도 |
| 강조하다: | 가혹한 환경용 AAAC 전도기,전력망 수명을 위한 알루미늄 합금 전도기,모든 AAAC 강화된 내구성 |
||

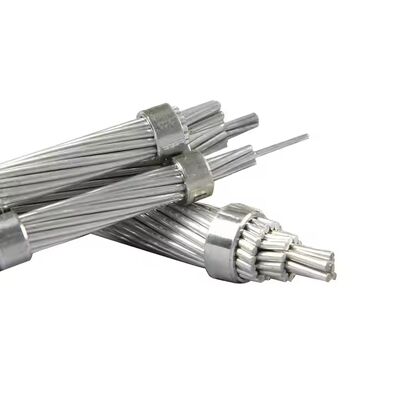

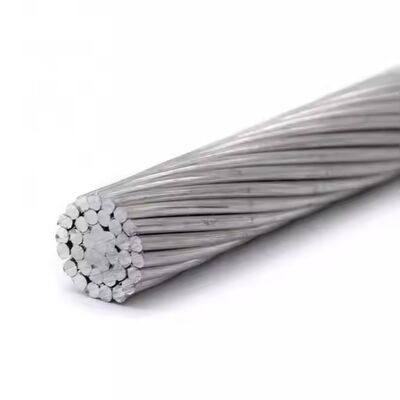

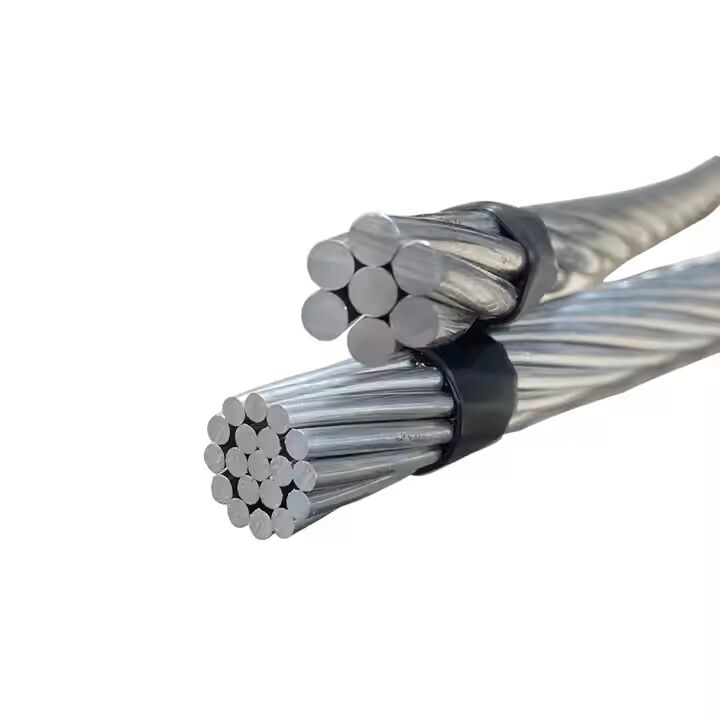

고강도 알루미늄-마그네슘-실리콘 합금 AAAC 전선은 전력 전송 및 배전선용으로 설계되었으며, 우수한 기계적 저항성, 내식성 및 처짐 특성을 제공합니다. IEC 61089, ASTM B 399, BS EN 50182, AS 1531 및 GB/T 1179와 같은 국제 표준을 준수하여 다양한 응용 분야에서 안정적인 성능을 제공합니다.
서비스 성능:
(1). 가공 전선의 허용 장시간 작동 온도는 70oC입니다.
(2). 희귀 기후가 발생하고 빙결률이 높은 지역에서 케이블의 처짐 최저점에서의 최대 응력은 단시간 파괴력의 60%를 초과해서는 안 됩니다.
(3). 전선을 연결할 때 연결 튜브 옆의 전선은 돌출될 수 없습니다. 그렇지 않으면 작동 중인 전선에 가해지는 힘이 불균형해집니다. 커넥터를 설치한 후에는 부식으로부터 보호하기 위해 연결 튜브에 방습 바니시를 칠해야 합니다.
(4). 설치 시 모든 전선의 아크 다운 응력은 동일해야 합니다. 건물 교차 또는 지면 낙하의 허용 거리 내에서 응력은 일반 응력보다 10-15% 더 높을 수 있습니다.
핵심 개념 및 재료:
핵심 혁신은 재료에 있습니다. AAAC는 순수 알루미늄(EC 등급)이 아닌 알루미늄 합금, 일반적으로 알루미늄-마그네슘-실리콘(Al-Mg-Si) 계열로 만들어집니다. 가장 일반적인 합금은 강도와 전도성의 최적 균형으로 알려진 6201입니다.
합금(Mg 및 Si와 같은 원소 추가)은 경량 및 우수한 전도성의 알루미늄 고유의 장점을 유지하면서 기계적 특성, 주로 인장 강도 및 피로 저항성을 크게 향상시킵니다.
전선은 연속 주조 및 압연과 같은 공정을 거쳐 시효 경화(열처리)를 통해 제조됩니다. 이 처리는 구조 내에 미세한 금속간 화합물(예: Mg₂Si)을 석출하여 전선에 최종 고강도를 부여합니다.
2/0 AWG 모든 알루미늄 합금 전선의 건설 매개변수
| 공칭 면적 | 연선 | 전체 | 무게 | 정격 | 전기적 | 전류 | |
| 직경 | 강도 | 저항 | 등급* | ||||
| AWG&MCM | mm2 | No.×mm | mm | kg/km | KN | Ω/Km | A |
| 6 | 13.2 | 7/1.55 | 4.65 | 36.2 | 4.18 | 2.5361 | 69 |
| 4 | 21.1 | 7/1.96 | 5.88 | 57.9 | 6.69 | 1.586 | 93 |
| 2 | 33.5 | 7/2.47 | 7.41 | 92 | 10.6 | 0.9987 | 123 |
| 0 | 53.5 | 7/3.12 | 9.36 | 146.8 | 17 | 0.62592 | 165 |
| 2/0 | 67.3 | 7/3.50 | 10.5 | 184.8 | 20.4 | 0.49738 | 190 |
| 3/0 | 84.9 | 7/3.93 | 11.79 | 233 | 25.7 | 0.3945 | 219 |
| 4/0 | 107 | 7/4.42 | 13.26 | 294.7 | 32.5 | 0.31188 | 253 |
| 250 | 126 | 19/2.91 | 14.55 | 346.7 | 38.8 | 0.26509 | 280 |
| 300 | 152 | 19/3.19 | 15.95 | 416.7 | 46.6 | 0.22059 | 313 |
| 350 | 178 | 19/3.45 | 17.25 | 487.3 | 52 | 0.1886 | 345 |
| 400 | 203 | 19/3.69 | 18.45 | 557.5 | 59.5 | 0.16486 | 375 |
| 450 | 228 | 19/3.91 | 19.55 | 626 | 66.8 | 0.14683 | 402 |
| 500 | 253 | 19/4.12 | 20.6 | 695 | 74.2 | 0.13224 | 429 |
| 550 | 279 | 37/3.10 | 21.7 | 766.2 | 83.9 | 0.11995 | 455 |
| 600 | 303 | 37/3.23 | 22.61 | 831.9 | 91 | 0.11049 | 478 |
| 650 | 330 | 37/3.37 | 23.59 | 905.5 | 94.9 | 0.1015 | 504 |
| 700 | 354 | 37/3.49 | 24.43 | 971.2 | 101 | 0.09464 | 525 |
| 750 | 381 | 37/3.62 | 25.34 | 1045 | 109 | 0.08796 | 549 |
| 800 | 404 | 37/3.73 | 26.11 | 1109 | 116 | 0.08285 | 569 |
| 900 | 456 | 37/3.96 | 27.72 | 1250 | 131 | 0.07351 | 612 |
| 1000 | 508 | 37/4.18 | 29.26 | 1393 | 146 | 0.06597 | 653 |
| 1250 | 631 | 61/3.63 | 32.67 | 1732 | 179 | 0.05306 | 743 |
| 1500 | 759 | 61/3.98 | 35.82 | 2082 | 215 | 0.04414 | 827 |
| 1750 | 886 | 61/4.30 | 38.7 | 2431 | 251 | 0.03781 | 904 |
(*) 참고: 위의 표에 언급된 전류 정격 값은 풍속 0.6m/초, 태양열 복사 1200와트/m2, 주변 온도 50°C 및 전선 온도 80°C를 기준으로 합니다.
응용 분야:
부식성 환경: 해안선, 해상 풍력 발전소 연결, 화학 산업 지역.
경량 구조가 필요한 지역: 산악 지형, 장경간 강 교차 (적절한 설계 포함), 약한 토양 조건의 지역.
도시 배전선: 콤팩트함, 미학(녹 얼룩 없음), 인근 구조물에 대한 전해 부식 영향 감소로 인해 가치가 있습니다.
산불 발생 지역: 고장 시 저온 용융 방울을 생성하는 경향이 있어 더 안전한 것으로 간주됩니다.
선로 업그레이드/재도선: 처짐을 세심하게 재계산하는 경우 기존 구조물에 과부하를 주지 않고 용량을 늘리기 위해 때때로 동일한 직경의 기존 ACSR 전선을 교체할 수 있습니다.
장점:
포장 및 배송:
회사 소개:
Luoyang Sanwu Cable Co., Ltd.는 여러 종류의 고전압 및 저전압 전선 및 케이블을 전문적으로 제조하는 회사입니다. 당사의 주요 제품에는 모든 알루미늄 도체(AAC 도체), 알루미늄 도체 강선(ACSR 도체), 모든 알루미늄 합금 도체(AAAC 도체), 다양한 민간 전선, 전력 케이블, 합금 케이블, 태양광 케이블, 제어 케이블, 가공 케이블, 가공 번들 케이블(ABC 케이블) 및 기타 많은 케이블 액세서리가 포함됩니다. 9개의 대형 시리즈, 300개 이상의 품종 및 거의 2000가지 종류의 사양을 보유하고 있습니다.
